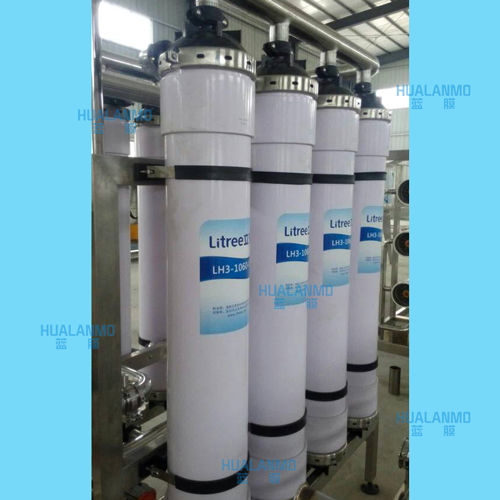

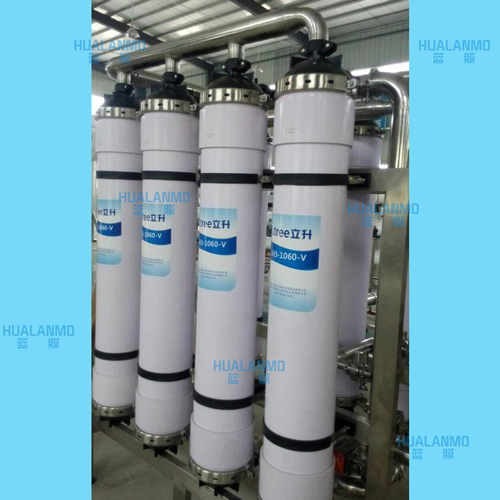

立升 LH3-1060-V 是行业应用广泛的 PVC 合金内压式中空纤维超滤膜，公称孔径 0.01μm，膜面积 40㎡，多用于市政给水、地表水预处理、工业中水回用，作为反渗透前置保障进水 SDI 指标。
不少水处理项目会出现运行周期很短，产水通量快速下滑、跨膜压差 TMP 持续走高的现象，很多运维直接判定为膜元件质量问题。
实际上立升超滤膜LH3-1060-V通量骤降大多来源于水质污染、预处理缺陷、运行参数超标、清洗维护不当四大类，内压式结构污染物截留于膜丝内腔，一旦污染物压实，更容易形成不可逆污染，需要分清原因针对性处理。
进水预处理不足带来的各类膜污染，也是现场通量速减的首要原因：
立升LH3-1060-V 为内压式过滤，原水从膜丝内部流过，悬浮物、胶体全部截留在膜丝内壁。如果前端预处理失效，泥沙、铁锈、细小纤维持续进入膜内腔，会快速堆积形成滤饼层，直接抬高过滤阻力；
原水中腐殖酸、藻类、油类有机物极易吸附在 PVC 亲水膜内壁，形成有机凝胶层，常规反洗很难剥离；原水铁锰离子超标，氧化后生成金属氧化物沉积膜孔内部；混凝药剂投加过量，未反应完全的铝盐铁盐进入膜组件，在膜内壁形成坚硬沉积物，造成通量断崖式下跌。尤其地表水、中水回用工况，进水波动大，预处理一旦失控，短时间就会出现明显产水衰减。
系统运行参数设计与操作不合理，加速污染累积
很多项目为追求更大产水量，选用超出原厂推荐的高通量运行，膜丝内壁污染物被水流强力压实，快速转化为不可逆污染；长期跨膜压差超过 0.12MPa，膜丝内部滤饼层不断被压紧，即便开展反洗，通量也难以恢复。系统频繁启停产生水锤冲击，膜丝流道扰动加剧杂质沉积；反洗频次设置过长，几十分钟甚至数小时才执行一次反洗，膜内壁截留污染物得不到及时冲刷，持续累积。
化学清洗与维护操作不规范，加剧膜性能损伤
立升LH3-1060-V 虽然耐酸碱，但是对氧化剂浓度、清洗温度存在明确上限，次氯酸钠药剂长期超 100ppm、浸泡时间过长、清洗液温度高于 35℃，会破坏 PVC 合金亲水改性层，膜丝亲水性下降，透水能力永久衰减，表现为清洗之后通量依旧上不去。
部分现场清洗流程颠倒，药剂选用错误，或者直接使用原水配置清洗药液，二次带入杂质污染膜丝；等到压差已经大幅上涨才进行化学清洗，此时污染物已经深度固化，清洗恢复效果大打折扣。
本文由蓝膜超滤膜网(http://www.ufmo-ch.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!
