浸没式超滤膜是要安装在污水处理池中,使所有超滤膜元件全部浸没在污水中。浸没式超滤膜元件与普通超滤膜元件结构相同,但是对于污水的处理性能更好。今天咱们就来聊一下浸没式超滤膜工作原理。
浸没式超滤膜工作原理
浸没式超滤膜也是属于单支柱式超滤膜并联起来的,比较知名的浸没式超滤膜组件有苏伊士ZeeWeed® 1500。
浸没式超滤膜属于机械过滤方式,是一种与膜孔径大小相关的筛分过程,运行时,系统以膜两侧的压力差为驱动力,原水通过泵压入超滤进水口,通过超滤膜膜丝,在进水压力下,水分子会通过超滤膜的孔径,从超滤膜的产水口流出。超滤膜孔径大小一般在0.01um以上,不同品牌超滤膜孔径大小有一些不同,那些大于孔径的固体颗粒、杂质、蛋白质、胶体、有机物等物质,就会被超滤膜孔径所拦截。成为浓水排出超滤膜外部。
浸没式超滤膜只需要很低的压力就可以进行水质过滤,能耗低,通量高。大部分品牌的超滤膜使用的是PVDF材质作为膜丝,膜丝化学性能稳定,亲水性好,断丝率低。
浸没式超滤膜结构原理
浸没式超滤膜结构为多孔性不对称结构,由致密的皮层和多孔的支撑层构成,超滤膜发展到现在,中空纤维膜绝对优势成为超滤最主要形式。
浸没式超滤膜整体结构分为两种,一种是外压式结构,一种是内压式结构,外压式进水流道在膜丝和膜壳内壁之间,膜丝存在一定的自由活动空间,因而更适合于原水水质较差、悬浮物含量较高的情况;内压式进水流道是中空纤维的内腔,活动范围比较小,因此对进水的颗粒粒径和含量都有较严格的限制,适合于原水水质较好的工况。
浸没式超滤膜运行原理
浸没式膜过滤系统采用开放式外压超滤膜组件,将其完全浸没于膜池之中,过滤是通过液位压差,并结合抽吸泵进行抽吸产水。
浸没式超滤膜的出现改变了传统污水处理工艺,提高了污水处理效率,超滤膜组件取代了传统混凝、沉淀、过滤等工艺过程,简化了运行工艺,缩小了占地面积,同时也节约了成本投入。

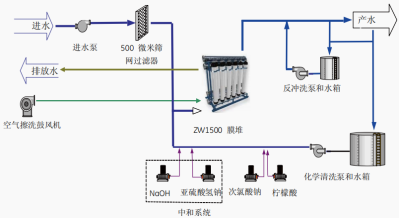

以苏伊士ZeeWeed® 1500为例,典型运行系统如图所示
浸没式超滤膜前面要设置一些预处理工艺,一般是不同精度的过滤器,污水进行过滤器,在进入到浸没式超滤膜组件,从超滤膜元件出来的水可以直接作为产水。
浸没式超滤膜系统中还要设计清洗工艺、反冲洗工艺、曝气冲洗工艺等,确保超滤膜组件通量和性能的稳定。
浸没式超滤膜不仅可以取代传统污水处理工艺,也可以改造传统污水处理工艺,在原有基础上添加超滤膜组件,不需要重新建系统。
浸没式超滤膜产品知识,可以参考蓝膜水处理其他文章。
