杜邦陶氏IP51超滤膜组件
超滤膜组件也叫超滤膜集成模块，IP51组件是杜邦陶氏公司专门研发的一款工业用超滤膜组件，这款超滤膜组件应用领域非常广泛，特别适宜于那些需尽量减少占地面积的项目，并且IP-51 组件相对矮小，体积更小，更合适在那些空间高度上存在限制的场合使用。

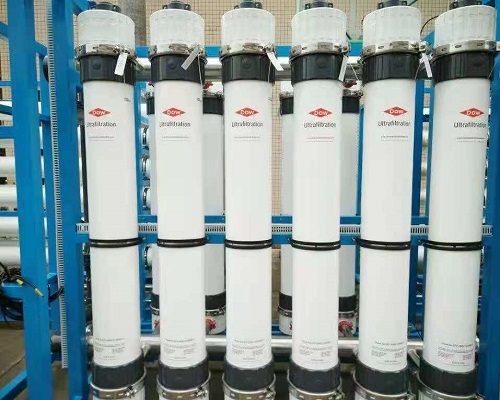

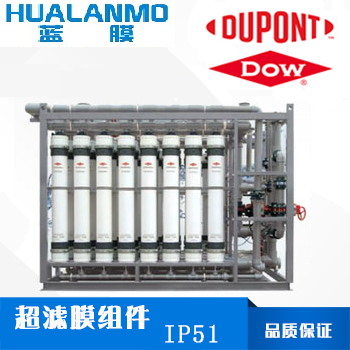

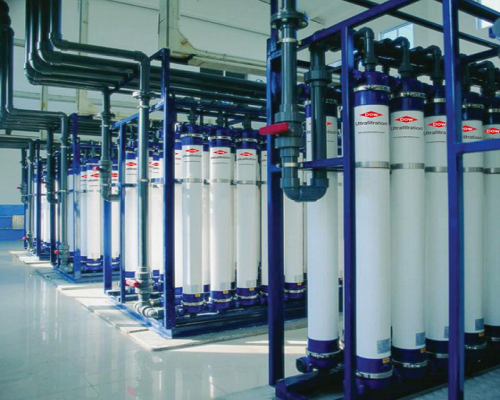

产品实物图
规格尺寸
产品技术规格参数表 | ||
膜性能 | 材质 | PVDF |
有效膜面积(m2) | 51 | |
公称孔径(μm) | 0.03 | |
壳体材质 | UPVC | |
膜元件内径（mm） | 0.7 | |
膜元件外径（mm） | 1.3 | |
使用条件 | 截留分子量(道尔顿) | 150000 |
系统结构 | 压力式 | |
过滤方向 | 外压式 | |
过滤模式 | 死端过滤 | |
产水量（m³/h） | 2.5-5.6 | |
最高使用温度 (℃) | 40 | |
pH 范围 | 运行 | 2-11 |
清洗 | 1-12 | |

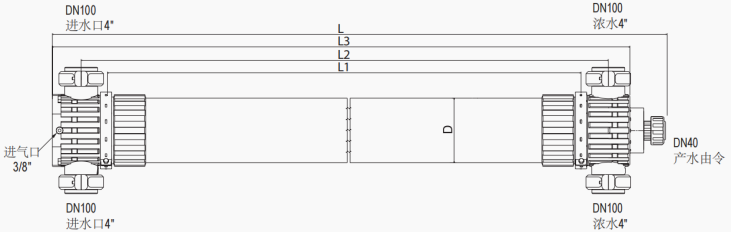

产品结构图
横截面结构图

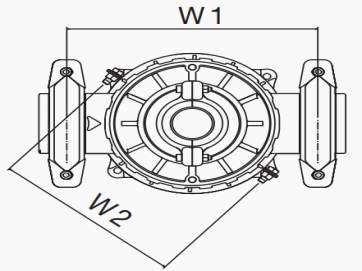

底座截面图
参数表（mm）
型号 | L | L1 | L2 | L3 | D | W1 | W2 |
IP51 | 1952 | 1500 | 1689 | 1864 | 25 | 360 | 342 |
使用参数
型号 | IP51 |
产水通量 | 50-115l/m2 /hr |
pH值（运行） | 1-11 |
pH值（清洗） | 2-12 |
温度 | 1-40℃ |
最大进水压力 | 6.25 bar |
最高运行TMP | 2.1bar |
最高运行气洗流量 | 12 Nm3/hr |
最大反洗压力 | 2.5bar |
NaOCl（最大值） | 2000mg/L |
TSS（最大值） | 100mg/L |
浊度（最大值） | 300NTU |
进水颗粒大小（最大值） | 300um |
流向设置 | 外压式，死端过滤 |
预期产水浊度 | 0.1NTU |
预期产水SDI15（最大值） | 2.5 |
膜组优势
1.杜邦陶氏IP51超滤膜组件是一种预装配、标准化的设计，主要结构由超滤膜组件、辅助部件和管路所组成。
2.集成膜块大幅度地简化了设计、组装和安装工艺，节约了生产成本，工程设计费用更低，同时统一的膜组装安装更加简易。
3.占地面积更少，交付时间大大缩短。
3.使用模块化，装置的膜数量可以模块化配置，不管是膜壳、膜架或者是膜元件，都具有防腐性能和化学品相容性。
4.杜邦陶氏IP51超滤膜组件发货都是以未装配形式，运输费用比较低，也可以避免在运送过程中发生损伤。
5.膜组件端盖采用互连性使得各个组件之间可以直接连接，减少了对辅助管道和连接件的需求。
6.标准化的组件和零部件消除了现场测量、切割、粘接和焊接工作。
7.紧凑型的设计节省了占地面积，方便后续工作人员进行检修或更换。
8.透明的产水弯头设计便于进行完整性检测，压力额定值较高，可以直接向反渗透进水泵供水。

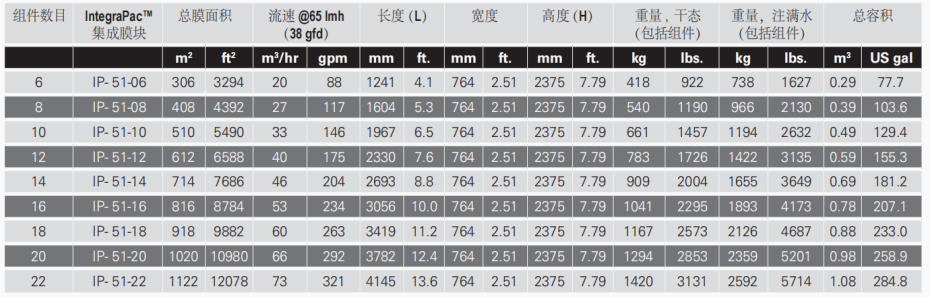

IP-51 组件的集成膜块配置

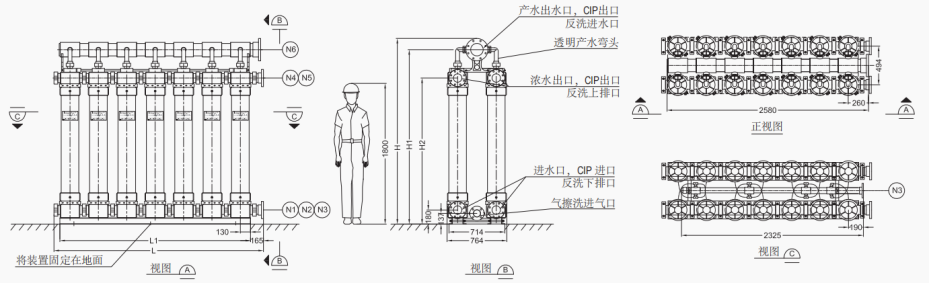

IP-51 组件的排布方案
使用注意事项
1.在对膜组件进行启动、停机、清洗以及其他运行时，要尽量避免出现突然的压力波动，以防止对膜元件造成损伤。
2.在启用之前需要对超滤系统进行冲洗，将膜元件里面的保护液清除干净。
3.启动时最好是采用手动操作启动设备。
4.在最初的运行阶段将产水的流量目标设定在设计能力的 60%。在实际就使用中要根据具体应用环境，来决定是否应废弃运行最初阶段所制备的产水。
5.当系统需要长期停用时，为防止微生物滋生，建议向超滤膜组件中注入保护液。
应用领域
1.用于大型工业企业超纯水生产制备工艺
2.用于大型火力发电厂、核能发电厂的污水处理过滤工艺
3.用于大型海水淡化项目海水过滤工艺
4.用于工业污水零排放工艺和中水回用处理工艺
